Bomba de turbina vertical (VCP)

Design
parâmetros
Material
Ensaios

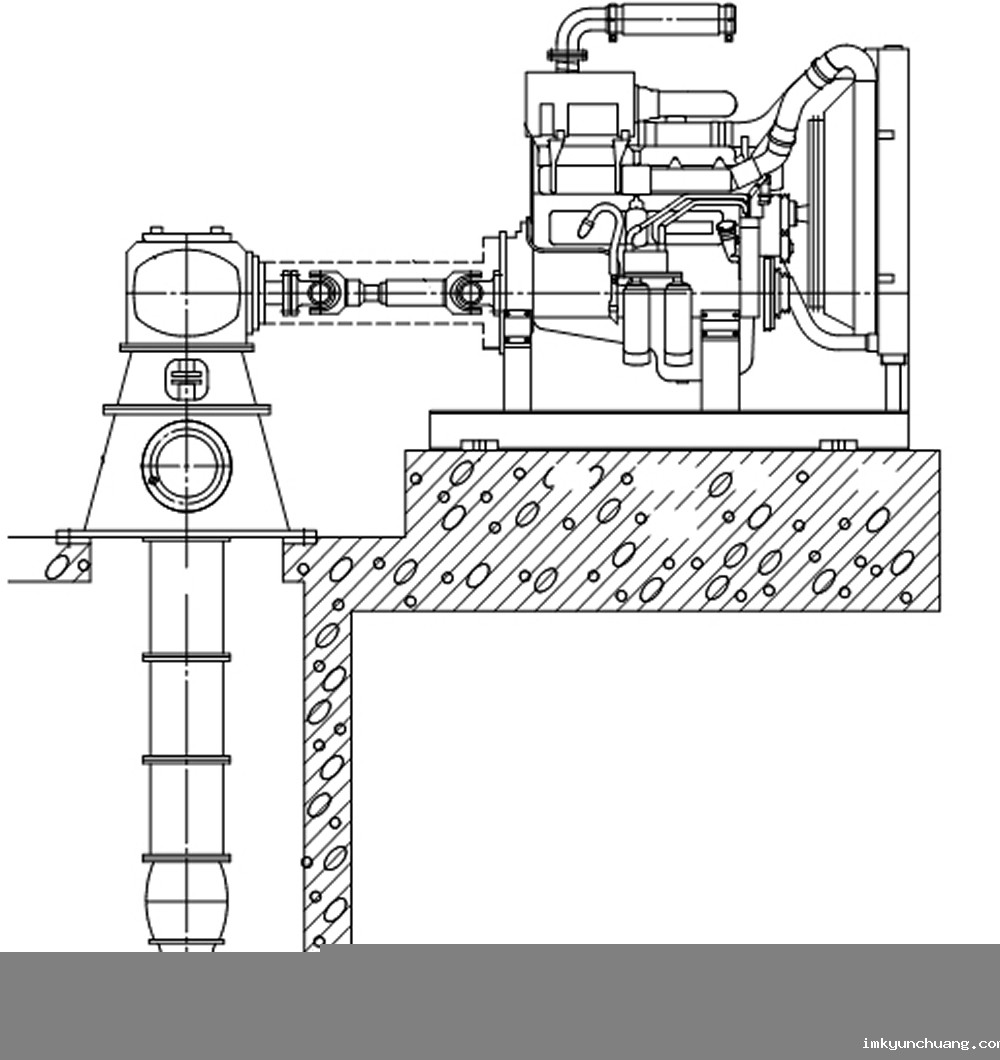

A série VCP bomba de turbina vertical é uma bomba centrífuga do tipo VS1, pode ser de estágio único ou multiestágio, abrange uma ampla gama de condições hidráulicas para atender a diversas condições de trabalho na indústria com eficiência ideal. As bombas são usadas para transferir água limpa, água de rio, água do mar, água de esgoto com alguns sólidos e água industrial corrosiva.

Recursos de design e estrutura

● A lubrificação dos rolamentos é feita com óleo.

● O rolamento do eixo de linha pode ser de PTFE, Borracha, Thordon, Bronze, Cerâmica, Carboneto de Silício.

● A vedação do eixo pode ser uma vedação de gaxeta ou uma vedação mecânica.

● A rotação da bomba é vista no sentido anti-horário a partir do lado do acionamento; no sentido horário também está disponível.

Faixa de Desempenho

Capacidade: 50-2200m3/h
Cabeça: 5-220m
Potência: 18.5-5600kw
Diâmetro de saída: 150-1000mm
Temperatura:-20℃-80℃
Tabela de alcance: 1480 rpm

Faixa de Desempenho

Capacidade: 800-10000m3/h
Cabeça: 5-220m
Potência: 18.5-5600kw
Diâmetro de saída: 150-1000mm
Temperatura:-20℃-80℃
Tabela de alcance: 590rpm-980rpm

bomba Parts	Para água limpa	Para Esgoto	Para água do mar
Cotovelo de Descarga/Invólucro	Aço carbono	Aço carbono	SS / Super Dulex
Difusor / Campainha de Sucção	Ferro fundido	Ferro Fundido / Ferro Dúctil / Aço Fundido / SS	SS / Super Dulex
Rotor / Câmara do Rotor / Anel de Desgaste	Ferro Fundido / Aço Fundido	Ferro Dúctil / SS	SS / Super Dulex
Eixo / Luva do Eixo / Acoplamento	Aço / SS	Aço / SS	SS / Super Dulex
Rolamento Guia	PTFE/Thordon
Observação	O material final depende da condição líquida ou do pedido do cliente.

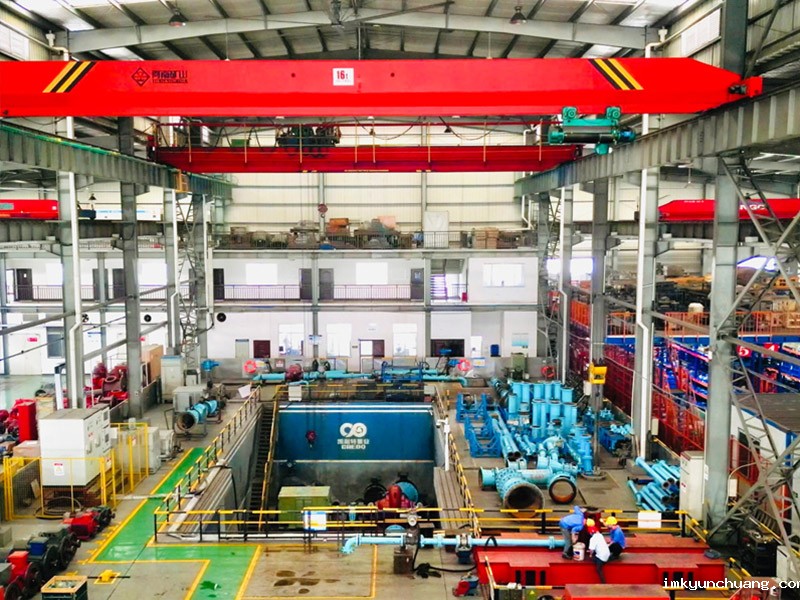

Nosso centro de testes recebeu um certificado nacional de precisão de segundo grau, e todos os equipamentos foram construídos de acordo com o padrão internacional como ISO, DIN, e o laboratório pode fornecer testes de desempenho para vários tipos de bombas, potência do motor de até 2800KW, sucção diâmetro até 2500mm.
